SMD CORES(DRM TYPE)							DONGYANG
								东阳磁材
ORDERING CODE
	D5A DRM 4.5 x 3.2
	(1)   (2)  (3)   (4)
	(1) Material
	(2) Type Code
	(3) A Size
	(4) B Size

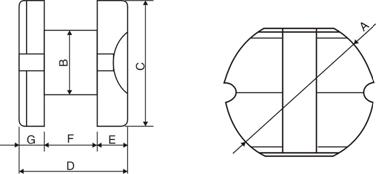

DIMENSION OF MAIN PROCUCTIONS							UNIT:m/m
NO	Part Numbers	A	B	C	D	E	F	G
1	DRM 3.5*2.1	3.50±0.25	1.50±0.15	3.00±0.20	2.10±0.20	0.70±0.10	0.90±0.10	0.50(REF)
2	DRM 4.5*3.2	4.50±0.25	1.70±0.15	4.00±0.25	3.20±0.25	1.00±0.15	1.50±0.15	0.70(REF)
3	DRM 5.8*2.1	5.80±0.30	2.20±0.20	5.20±0.30	2.10±0.20	0.70±0.10	0.90±0.10	0.50(REF)
4	DRM 5.8*4.5	5.80±0.30	2.20±0.20	5.20±0.30	4.50±0.25	1.30±0.15	2.30±0.20	0.90(REF)
5	DRM 7.8*3.5	7.80±0.35	3.70±0.25	7.00±0.35	3.50±0.25	1.30±0.15	1.50±0.15	0.70(REF)
6	DRM 7.8*5.0	7.80±0.35	3.70±0.25	7.00±0.35	5.00±0.30	1.40±0.15	2.60±0.20	1.00(REF)
7	DRM 10*4.0	10.00±0.40	3.80±0.20	9.00±0.40	4.00±0.25	1.20±0.15	2.20±0.20	0.60(REF)
8	DRM 10*5.4	10.00±0.40	3.80±0.20	9.00±0.40	5.40±0.30	1.70±0.15	2.50±0.20	1.20(REF)
